ポンプのオン/オフの切り替えが必要なため、制御は何で行うか?という話になりました。

議論になったのは、

• PICを使って、ある程度パターンを用意して、スイッチで動作パターンの変更を行う。
• USBを使って、WindowsのAPIを通してリアルタイムで表示される視覚情報の変更をする。

USB 等を使って、コンピューターから直接制御するものをイメージしていましたが、調査に時間がかかり導入を断念しました。
電子機械科では、PIC実習を行っていて導入が容易ということで、制御は PIC で行うことになりました。

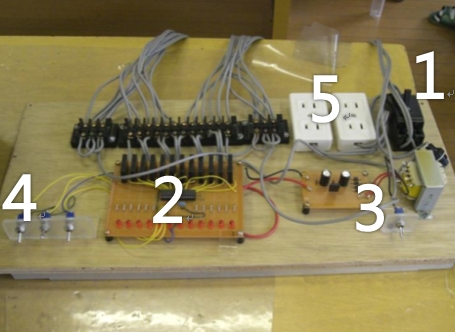

構造

1. 照明を一斉に制御できるブレーカー
2. 制御回路
3. 制御回路用電源部
4. 動作パターン選択スイッチ
5. 照明の電源用のコンセント

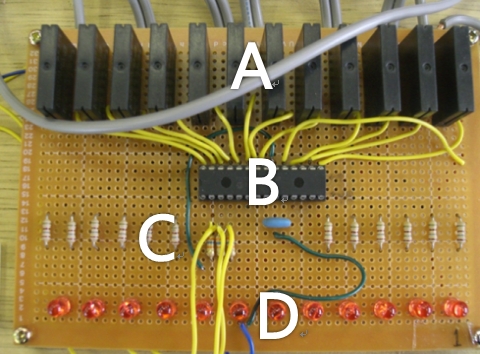

"2"の制御回路の詳細

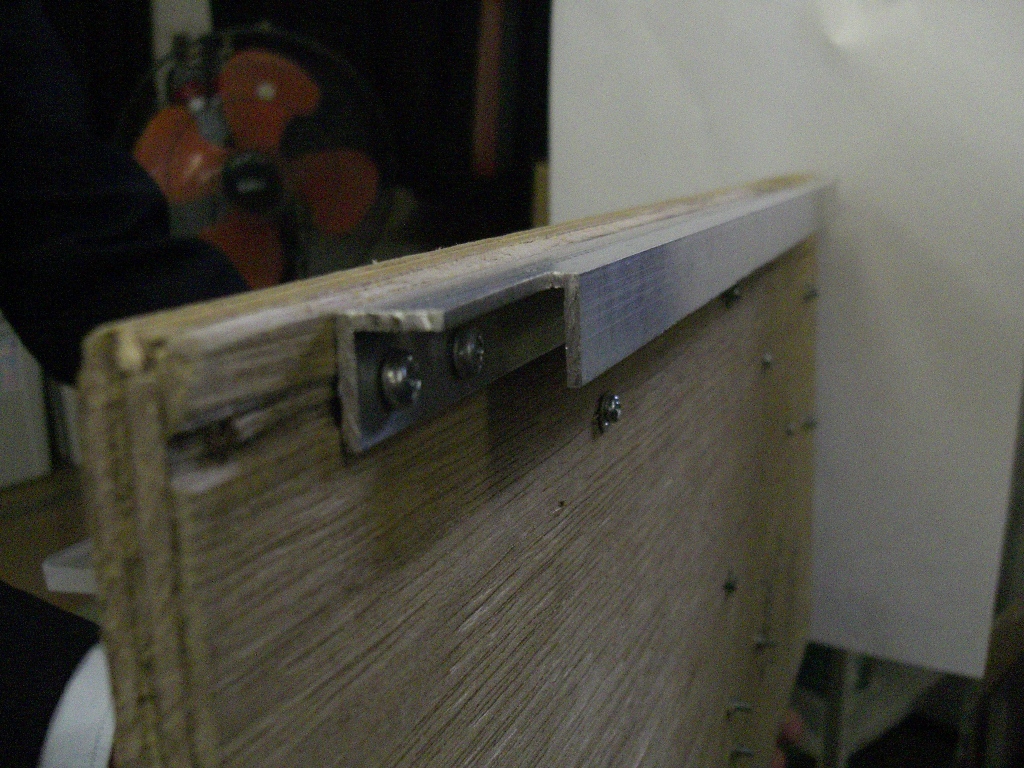

制御部のみ運搬と収納が簡単に行えるように、本体への固定は、掛けるだけと容易になっています。
